3. 工业照明（第15—22问）
网络署名：LanQS · 作者及著作权人：兰青松 · 版权说明
15. 什么是频闪光源？为什么要用它？它和连续光源在控制上有什么区别？
15.1 什么是频闪光源？
频闪光源通过短脉冲而非持续常亮方式发光。它在极短时间内输出较高瞬时光功率，在脉冲间隔期间关闭或维持极低输出，因此常用于高速成像、运动冻结和同步检测场景。当前工业视觉中最常见的是 LED 频闪方案，因为它易于做高速开关控制，且寿命和热管理相对友好。对初学者来说，可以先把频闪理解成“把本来分散在较长时间里的光能量，集中压缩到极短的一瞬间释放出来”，这样就更容易理解它为什么能在不明显拉长曝光的前提下提高成像亮度。

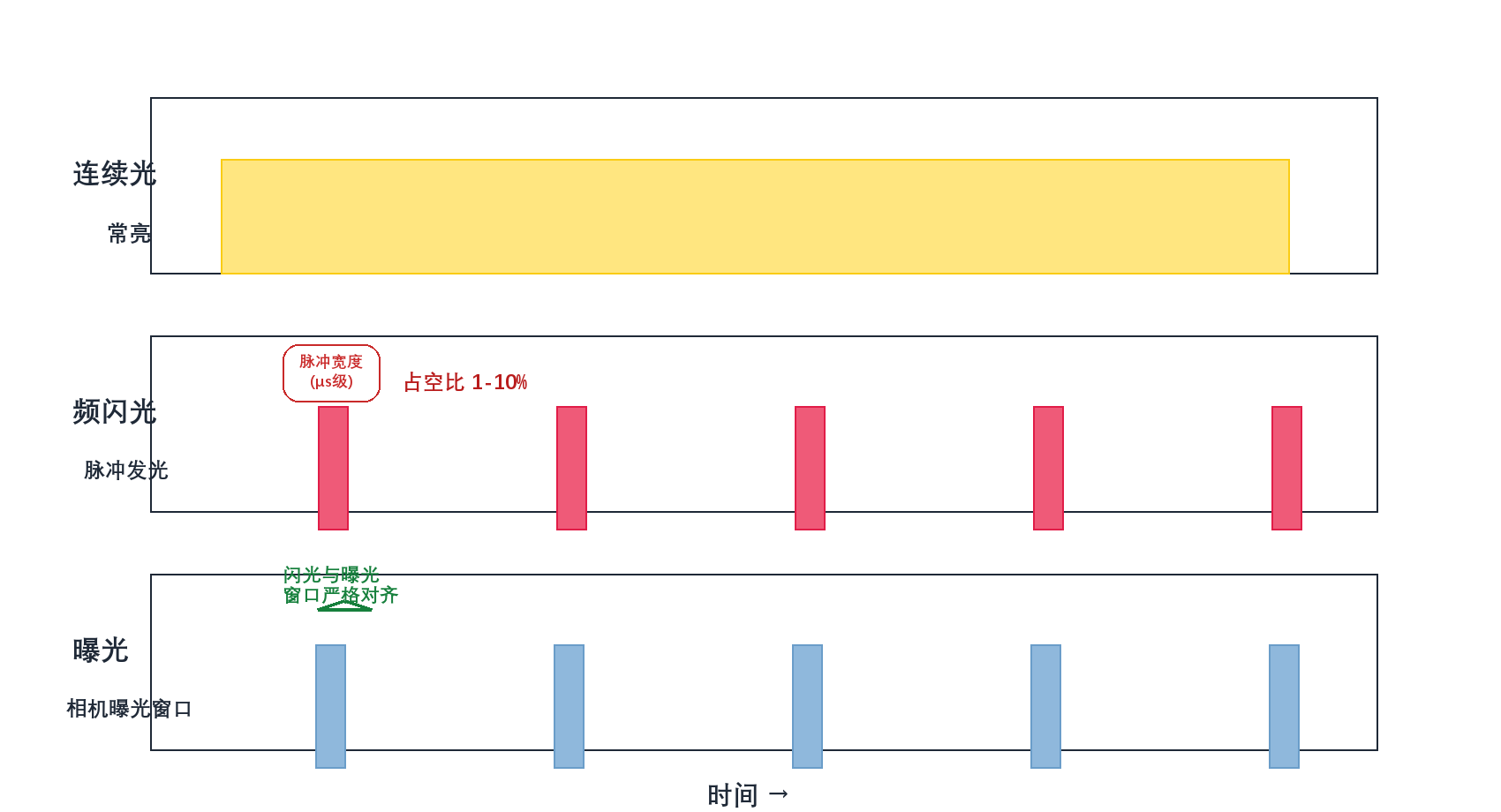

图15-1 频闪光源与连续光源的时序关系
15.2 为什么要使用频闪光源？
在高速运动场景中，连续光若想获得足够亮度，往往要延长曝光，而曝光一长，运动模糊就会马上出现。频闪光源的价值在于把能量压缩进极短脉冲，使相机可以在更短有效曝光内获得更高瞬时照度。这样既能冻结运动，又能在一定程度上压制环境光干扰。与连续光源相比，频闪的关键不在于总亮度，而在于瞬时发光与曝光窗口的同步配合。连续光的增强受热、功耗和安全边界限制，而且只要曝光时间本身不够短，运动拖影仍然存在。频闪解决的是"在需要采样的那个瞬间，把光打足"。
它的第二个价值是热管理。频闪系统平均功耗未必特别高，但可以在低占空比下获得很高峰值亮度，对一些高速飞拍、线阵同步和重复定位系统尤其有用。当目标静止、节拍宽松、曝光可长时，连续光往往更简单也更稳定，频闪的优势主要体现在高速运动和同步需求突出的场景中。
15.3 频闪光源和连续光源在发光特性上有何根本区别？
连续光源在时间维度上近似恒定输出，频闪光源则以脉冲序列方式输出。前者的平均功率和瞬时功率接近，后者则把较高瞬时光功率集中在极短时间内。对相机而言，这意味着连续光更适合稳定观察，频闪更适合在特定时刻完成一次受控曝光。
这个差别也决定了两类光源的设计口径不同。连续光更多关注长期稳定性、照度均匀性和温升；频闪则必须额外关注脉冲宽度、峰值电流、占空比、响应上升时间和触发抖动。也就是说，连续光更像稳态照明设备，频闪更像需要与时间基准精密配合的执行部件，评价它们好坏的尺度并不完全相同。
15.4 在控制电路设计上，两者有什么主要差异？
连续光源通常采用恒流驱动，控制目标是稳定输出和温漂控制。频闪光源则需要脉冲驱动、储能和精确时序控制，很多系统还要支持外部触发、延时可调、脉宽可调和过驱保护。两类电路在设计思想上的差异很明显：连续光强调的是长时间稳定供能，频闪强调的则是在很短时间内把能量准确、可重复地送到负载上。
频闪系统还必须特别关注平均电流和峰值电流的界限。很多 LED 能在低占空比下短时过驱，但这种能力始终受结温、脉冲宽度和重复频率约束，不能把短时冲高理解为长期无限加大。
15.5 同步控制方面有哪些关键区别？
连续光一般不需要与相机严格对齐，只要照明稳定即可；频闪光则必须把光脉冲和曝光窗口锁在同一时间基准上，否则会出现黑帧、亮度波动或冻结失败。对高速检测而言，同步质量本身就是成像质量的一部分。

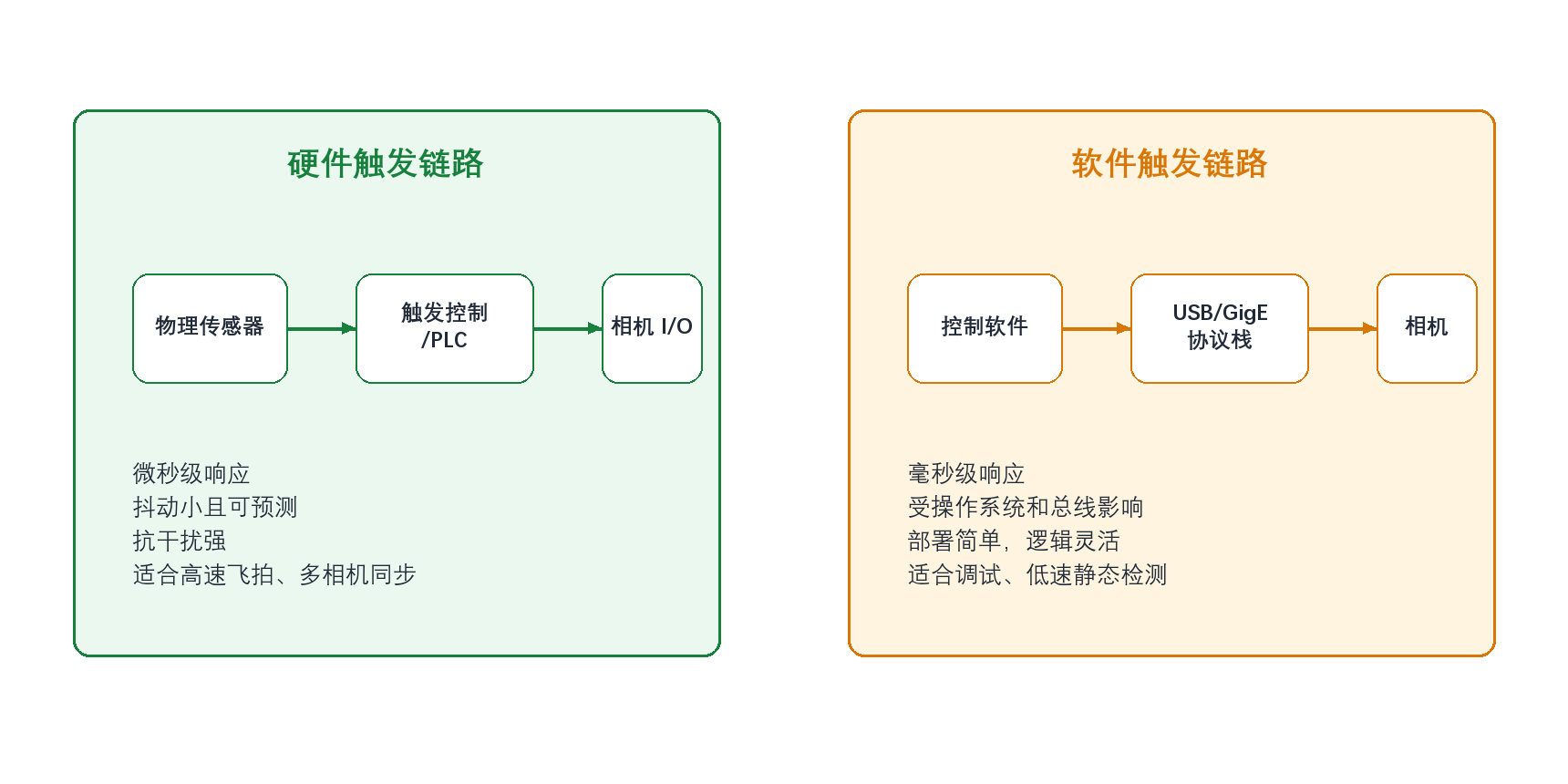

图15-2 硬件触发与软件触发的控制链路对比
工程上若需要冻结高速运动、保持多设备时序一致，或把曝光时刻纳入尺寸测量误差预算，通常应优先采用硬件触发，并把传感器、PLC、相机和光源控制器放在同一时间基准下设计。软件触发更适合作为调试、参数验证和低速静态采集手段，在正式高速检测系统中不宜承担关键同步职责。
15.6 频闪光源的主要技术参数有哪些？
频闪系统最关键的参数包括脉冲宽度、峰值光强、峰值电流、占空比、触发延迟、上升下降时间和允许频率范围。这些参数相互关联，共同决定了光源能否在目标节拍下稳定工作。其中占空比定义为：
这里 \(t_{\mathrm{on}}\) 为脉冲点亮时间，\(T\) 为周期。占空比越低，系统越有机会在平均热负荷可控的前提下使用更高瞬时峰值，但前提是器件和驱动明确允许这种过驱方式。对初学者而言，一个实用的理解方式是：频闪并不是单纯追求“越亮越好”，而是在峰值亮度、重复频率、热约束和同步精度之间寻找平衡。选型时不能只看峰值亮度，还要确认在目标频率和脉冲宽度下，是否还能稳定、重复地达到该亮度。
16. 请说出至少五种常见的光源类型（如环形光、同轴光、背光、条形光、穹顶光）及其最适用的检测场景。
16.1 环形光（Ring Light）及其最适用的检测场景是什么？
环形光由环状分布的 LED 阵列构成，照明方向围绕镜头轴线对称展开，适合在较短工作距离内提供均匀、稳定、阴影较轻的正向照明。它的优势不在于“什么都能看”，而在于能够把普通零件表面的灰度分布做得比较平顺，便于定位、字符识别和一般外观检测。对高度起伏不大的工件，如电子元件外观、标签字符、平面印刷、孔位定位、小型塑料件装配检查等，环形光通常是上手最快、调试成本较低的一类方案。
但环形光对表面缺陷检测并不总能取得最佳效果。对于镜面金属、深沟槽结构或需要依靠阴影强化微小起伏的场景，环形光往往会把局部差异“照平”，使划痕、毛刺和压痕不够突出。工程上若发现均匀但缺乏对比的画面说明环形光的照明未能有效分离目标特征。
16.2 同轴光（Coaxial Light）在哪些检测场景中表现最佳？
同轴光（本质上属于明场照明的一种实现）通过分光镜把光沿镜头光轴方向投向工件，使照明与成像几乎共线。它最适合的对象是平整、高反射、局部细节需要靠反射方向差异来区分的表面，例如抛光金属片、晶圆、玻璃面板、平面电极、金属铭牌、平整标签以及精细蚀刻或刻印区域。对于这类表面，完整平面会把光较稳定地反回镜头，因此背景常表现为较亮区域；刻蚀、凹坑、划痕或局部倾斜面会把反射打散或偏离镜头，于是转为较暗特征。
同轴光的优点是对平面区域的一致性好，容易得到背景均匀、缺陷偏暗的图像，特别适合字符、细线、蚀刻边界和微小表面破坏的观察。从检测机理看，它最擅长建立“均匀亮背景上的暗缺陷”这一类成像结果。对于平坦镜面上的印刷缺陷、蚀刻边界、浅表划痕和局部污染，平整区域会把镜面反射近似原路送回镜头，而缺陷处因法向被破坏、表面转为散射或反射角发生偏移，进入镜头的能量减少，于是缺陷表现为较暗区域。也正因为如此，它特别适合平面性较好、反射方向较稳定的工件，而不适合本身粗糙、漫散射很强的表面；表面一旦太粗糙，背景本身就难以形成均匀回光，图像会失去同轴照明最有价值的那种整洁明亮底面。
工程上常把同轴光与远心镜头一起使用，尤其在高精度测量、平面玻璃或金属面板检测中，这种组合更容易把视场内背景一致性做稳。不过“适合配远心”不等于“必须配远心”。若任务只是中小视场内的平面字符、丝印、浅表划痕或平面缺陷观察，普通工业镜头同样可能得到足够好的结果；只有当透视误差、视场边缘一致性和倍率稳定性开始影响任务结果时，远心镜头的价值才会真正体现出来。它并不擅长处理大曲率或复杂三维曲面，因为一旦表面法向变化较大，反射就不再按整齐的“回光”路径进入镜头，均匀背景很难建立。若目标本身不是近似平面，同轴光往往会出现局部过亮、局部发黑并存的情况，此时更适合考虑穹顶光、漫射方案或多方向组合照明。
来源：Edmund Optics, Comparing Machine Vision Lighting Techniques
16.3 背光（Back Light）光源最适合什么样的检测任务？
背光把光源放在工件背后，让相机从另一侧观察轮廓投影，因此最擅长的任务不是表面纹理，而是轮廓、边缘、孔径和几何外形。只要目标在可见光下不完全透过，图像中就会形成高对比剪影，边界清晰、阈值分割稳定，十分适合做外径、宽度、间隙、孔位、缺口、毛边以及装配轮廓判定。
透明件和半透明件也经常配合背光使用，例如瓶口轮廓、玻璃边缘、薄膜切边、注塑透明件外形等。需要说明的是，背光看的是“遮挡关系”，而不是正面表面状态。也就是说，它能把轮廓和孔洞看得很清楚，却无法替代正面照明去识别丝印质量、表面划痕或颜色差异。若检测目标既包含尺寸轮廓，又包含表面缺陷，工程上通常会把背光工位和正面照明工位分开处理，而不是试图用一幅图完成所有任务。
16.4 条形光（Bar Light）在工业检测中有哪些独特应用？
条形光本质上是一种定向照明。它可以从单侧、对侧或多侧以较大倾角照射工件表面，因此特别适合强化划痕、凹凸、压痕、纹理、折痕和边缘起伏等几何微特征。对金属拉丝面、塑料表皮、玻璃细纹、面板局部压伤、薄膜褶皱等问题，条形光常常比环形光更容易“打出特征”。
它的代价也很明显：条形光具有方向敏感性。与光线近似平行的划痕可能被照得很弱，而与光线有一定夹角的缺陷则会非常明显，因此单条条形光往往存在方向盲区。实际项目中常见的做法是使用两条对射、四条交叉，或者按顺序触发多方向光源分别采图，再从多帧图像中提取最强缺陷响应。换句话说，条形光不是“照得亮”，而是“照得有方向性”，这正是它在表面形貌检测中的价值所在。

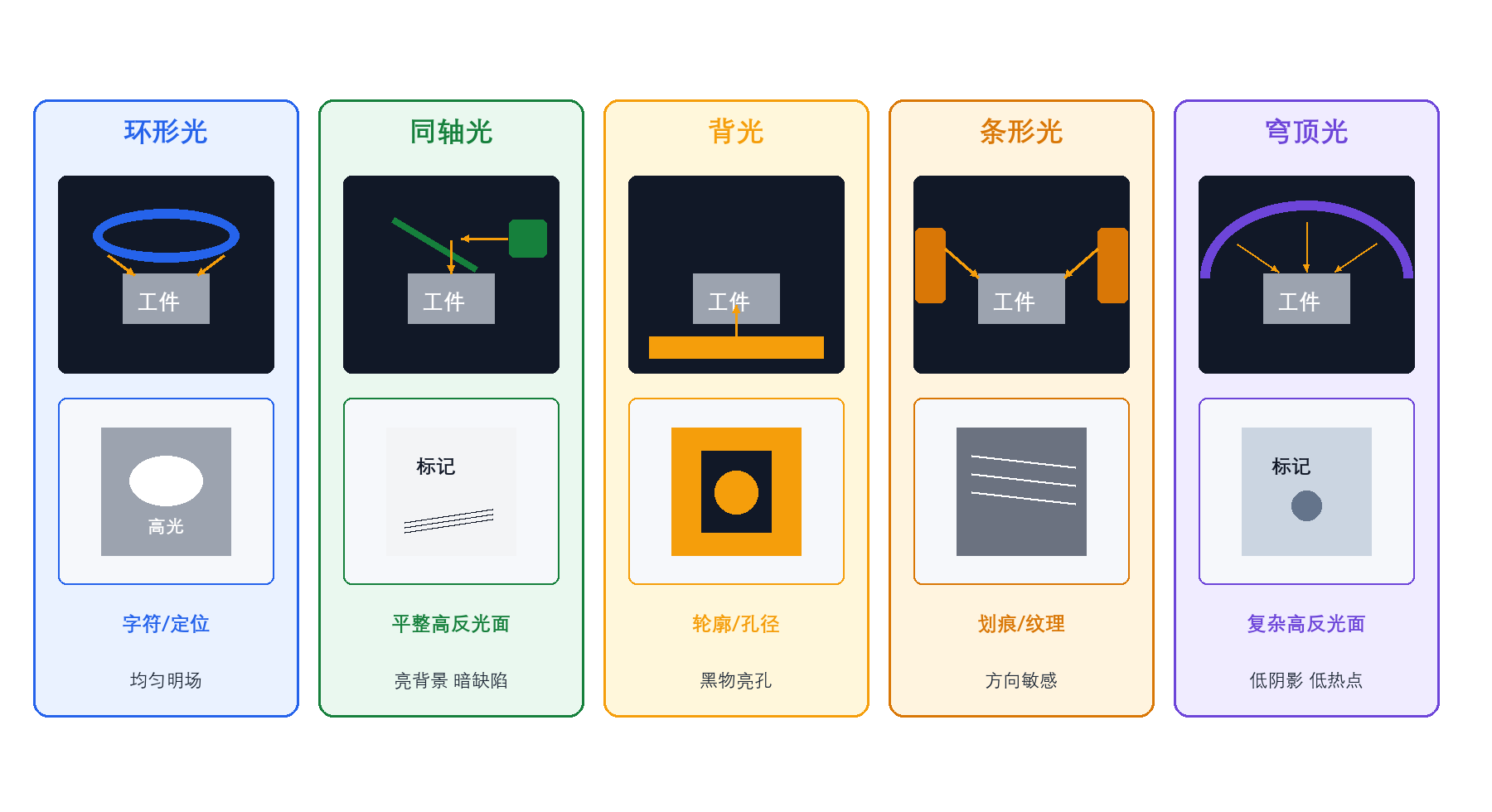

图 16-1 常见工业视觉光源类型及典型适用场景对比
16.5 穹顶光（Dome Light）为什么适合处理复杂表面的检测？
穹顶光（漫射照明的一种典型实现）在半球或穹顶结构内部形成多方向漫射照明，目的不是制造阴影，而是尽量压低局部高光、削弱镜面眩光、降低几何朝向差异带来的亮度波动。对于电镀件、抛光曲面、按键帽、复杂弧面塑料件、金属壳体、带膜层或局部反光明显的外观件，穹顶光能让画面更均匀，减少“某个角度看得见、另一个角度全白”的问题。
不过穹顶光并不适合所有缺陷。它特别适合先把“反光问题”压住，再观察印刷、字符、整体色差和较明显的缺陷；但对于极浅的划痕、极细微的压痕或依赖微小阴影才能建立对比的特征，穹顶光反而可能过于柔和，导致缺陷不够突出。因此它更像一种抑制反光、稳定成像的基础照明，而不是所有细小表面缺陷的首选强化手段。
16.6 这些光源类型在实际应用中如何选择？
光源选择应从目标特征出发，而不是先从光源名称出发。若任务依赖外轮廓、孔径、边界或尺寸，优先考虑背光；若任务依赖平整高反光面的字符、刻印或浅表损伤，同轴光更有优势；若任务依赖细小起伏、划痕、毛刺和纹理，条形光或低角度暗场通常更容易建立对比；若工件曲面复杂且高光严重，穹顶光或大面积漫射照明更稳；而环形光则适合作为通用型正面照明，用于定位、识别和普通外观检查。
在工程落地时，还要同时考虑工作距离、安装空间、节拍、景深、镜头视场以及工件姿态波动。有些方案在实验台上效果很好，但一旦进入产线，工件倾斜、振动或位置漂移就会让图像不稳定。可靠的选型建立在场景匹配之上，而非追求"哪种光最好"这种泛化结论。真正可靠的选型体现为：哪种光在允许的安装条件下，对目标特征最稳定、对环境最不敏感。

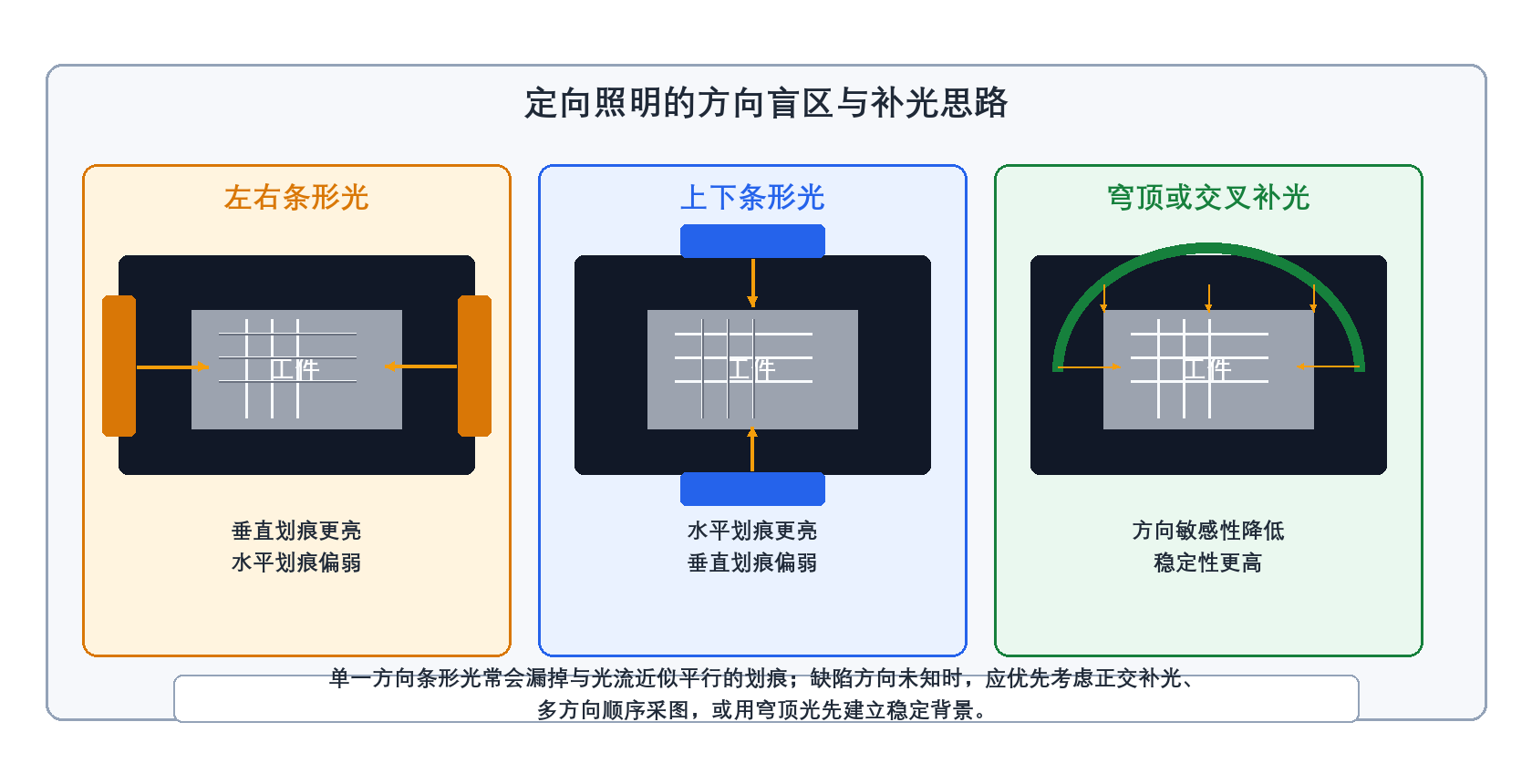

图 16-2 定向照明的方向盲区与补光思路
用于哪种原理 | 注意 |
|---------|-------------|------| | 同轴光 | 明场（平面镜面） | 同轴光是明场的一种实现，并非独立于明/暗场的第三类 | | 环形光（正向） | 多为明场 | 环形光低角度安装时也可做暗场 | | 低角度环形/条形 | 多为暗场 | "低角度"不等于"暗场"，仍取决于 NA 与入射角的关系 | | 穹顶/漫射 | 弱化明暗场对比 | 与暗场作用相反，目的是降低方向敏感性 | | 背光 | 透射/轮廓 | 不直接归类于明场或暗场，依赖遮挡而非反射建立对比 |
理解这层关系后，就不会把"暗场"等同于"某种灯"，也不会在同轴光和明场之间画蛇添足地寻找区别。
17. 什么是明场照明和暗场照明？为什么暗场更适合检测透明物体表面的划痕？
17.1 什么是明场照明？它的工作原理和特点是什么？
明场照明的本质，是让来自平整背景的主要反射光能够进入镜头。对反射式视觉系统而言，如果照明方向落在镜头的有效接收范围内，那么平整区域会比较亮，目标与背景之间的差异主要来自反射率差异、吸收差异或颜色差异。这类照明在印刷检查、字符识别、一般外观定位、颜色分选等任务中最常见，因为它容易得到整体亮、噪声低、细节完整的图像。
在工程表达中，经常用照明角与镜头接收锥的关系来描述明场条件。若照明角位于镜头数值孔径所对应的接收范围内，平整表面的镜面反射就可能被镜头收集，背景因而变亮。对粗糙物体或漫反射材料，这个判断不会像理想镜面那样严格，但“背景主信号能否进入镜头”仍然是区分明场与暗场的实用依据。
17.2 什么是暗场照明？它与明场照明的根本区别在哪里？
暗场照明与明场照明的根本差别，不在于“灯装得高还是低”，而在于平整背景的主反射光是否被镜头主动排除。明场照明的特征，是让来自平整背景的主要反射直接进入镜头，因此背景明亮，表面上那些改变反射方向的凸起、刻痕或缺陷常会变暗，或者主要依靠反射率差来成像。暗场照明则相反，它让光线以较低角度、也就是更接近掠射的方式入射，平整表面的镜面反射被有意安排到镜头接收范围之外，于是背景保持较暗；只有划痕、毛刺、边缘、颗粒和其他几何突变处产生的散射或衍射光进入镜头，所以这些特征反而变亮。
这一定义说明了一个常被忽略的问题：明场和暗场由照明角与镜头接收能力共同决定，属于相对关系，不应脱离镜头参数单独按绝对角度归类。同一照明角度，换一支数值孔径更大的镜头，原本属于暗场的光线可能重新进入镜头，结果就不再是暗场成像。因此在讨论照明方式时，必须把光源角度、工作距离和镜头参数放在一起看。
若用数值孔径作简化描述，可将两种条件写为：
式中，\(\theta_{\mathrm{illum}}\) 为照明光线与表面法线之间的夹角，\(\mathrm{NA}\) 为镜头数值孔径。数值孔径 \(\mathrm{NA}=n\sin\theta\)，\(\theta\) 为镜头能接收的最大半锥角，\(n\) 为介质折射率（空气中约为 1）；NA 越大，镜头能收集的光锥越宽，对偏离光轴的光线接收能力越强。式（17-1）更接近明场条件，式（17-2）更接近暗场条件。实际系统中由于工件并非理想光学面，上式更适合作为设计与调试的判断基线，而不是脱离场景机械套用的绝对阈值。
对玻璃划痕、金属毛刺、浅表凸起和边缘崩口这一类形貌突变缺陷来说，暗场通常比明场更容易建立高对比度，因为它压低了平整背景的能量，只保留异常结构改变光线路径后的那一部分响应。也正因为背景本来就是暗的，细小缺陷的亮响应更容易从图像中被分离出来；若换成明场，平整背景本身已经很亮，这些微弱差异往往会被淹没。
来源：Edmund Optics, Comparing Machine Vision Lighting Techniques
17.3 暗场照明的光学实现方式有哪些？
工业现场常见的暗场实现方式包括低角度环形光、低角度条形光、侧向掠射光以及显微系统中的专用暗场聚光结构。它们虽然结构不同，但目标一致，都是让平整面的主反射离开镜头，同时保留缺陷产生的散射或衍射分量。对大视场工业相机而言，低角度环形光和多方向条形光最常见；对玻璃、晶圆、抛光金属等平整样品，掠射暗场通常能得到很高的缺陷对比。
选择具体方案时，不能只看“是否暗场”，还要看照明是否均匀、缺陷是否存在方向性，以及工件表面本身是不是足够平整。若背景表面粗糙或曲率变化太大，背景会自己散射发亮，暗场的优势就会明显下降。

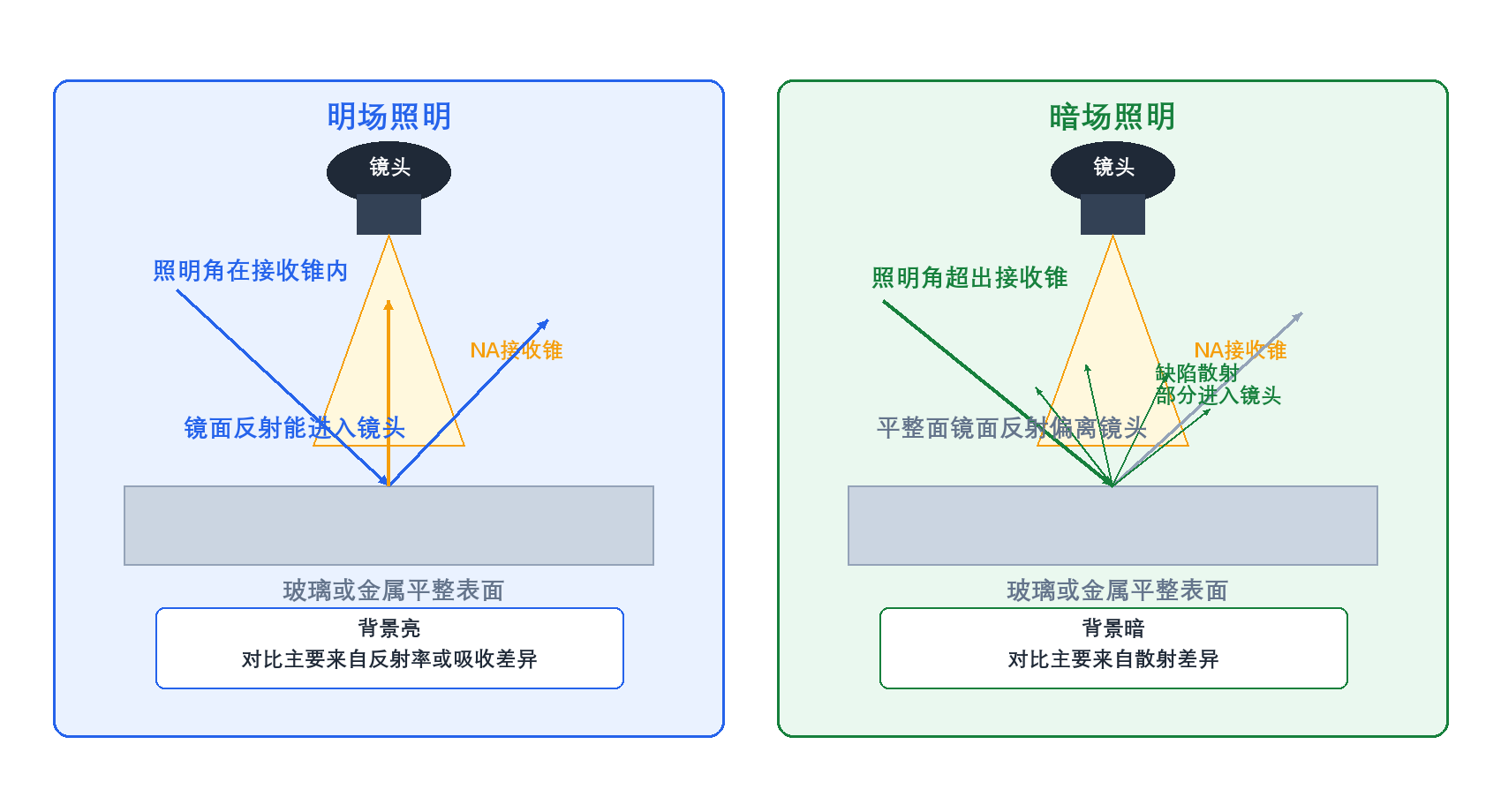

图 17-1 明场照明与暗场照明的成像路径对比
17.5 暗场照明检测玻璃划痕的具体物理原理是什么？
当低角度光线照射到完整玻璃表面时，平整区域的主反射方向大多偏离镜头，背景保持较暗。若表面存在划痕，划痕两侧的细小坡面、沟槽边缘和微裂纹会改变局部法向，使部分光线向多个方向散射，其中一部分正好落入镜头接收锥，于是划痕在图像上表现为亮特征。背景暗、缺陷亮，是暗场检测玻璃划痕最核心的成像逻辑。
若从尺度上看，划痕尺寸远大于波长时可按几何散射理解，由微小斜面、沟槽和粗糙边缘改变光线方向；当划痕尺度接近或小于波长时，则进入衍射主导区，散射行为不再能用几何近似描述。无论哪种情况，短波长光对细微结构通常有更好的响应，因此蓝光或更短波长光常能提升浅表缺陷的可见性，但这种提升并非无条件成立，仍需结合玻璃厚度、镀膜状态和镜头接收条件做实拍验证。不过这种提升并非无条件成立，仍需结合玻璃厚度、镀膜状态、污染情况和镜头接收条件做实拍验证。
17.6 为什么暗场照明比明场照明更适合检测玻璃划痕？
因为玻璃划痕的可检测性主要来自散射差异，而不是反射率差异。明场照明会让完整玻璃背景本身很亮，划痕造成的局部微弱变化容易被高亮背景淹没；暗场照明则主动压低完整背景，只让缺陷相关的散射进入镜头，于是信噪比明显改善。对浅划痕、细裂纹、边缘崩口和细小擦伤而言，这种差异常常足以把“几乎看不见”的问题变成“非常容易分割”的问题。
暗场有其适用范围。若玻璃表面本身存在较大波纹、脏污、镀膜不均、贴膜褶皱或整体曲率变化，背景也会产生显著散射，导致整幅图像发灰，缺陷反而不突出。遇到这类情况，常需要把暗场与偏振、背光、同轴或多角度顺序采图结合使用。
17.7 暗场照明在工业检测中的实际应用场景有哪些？
暗场照明适合观察那些“平时不明显，但会改变光线路径”的微小表面特征。典型场景包括手机盖板玻璃划痕、显示面板细纹、光学镜片擦伤、抛光金属压伤、晶圆表面颗粒、刀具刃口毛刺、薄膜折痕以及涂层针孔等。这些对象的共同点不是材料相同，而是都依赖微小几何变化来建立对比。
在量产线上，暗场经常与自动阈值分割、边缘增强或缺陷长度统计结合使用，因为它提供的是较干净的“黑底亮缺陷”图像。只要照明稳定，后续算法往往可以保持相对简洁。
17.8 暗场照明技术的局限性是什么？
暗场对表面状态和照明几何都比较敏感。被测物若过于粗糙、曲面过强、姿态波动过大或光源均匀性不足，背景就会被意外点亮，原本清晰的缺陷响应会迅速下降。另一个实际限制是方向性：某些划痕在某个方向上很亮，换一个方向后可能明显减弱，因此对于未知方向缺陷，单一方向暗场往往不够稳妥。
此外，暗场更擅长“发现有异常”，却不一定擅长“精确测量异常的真实深度或体积”。当任务不仅要求检出，还要求对缺陷形貌进行定量评估时，往往需要结合共焦、白光干涉、结构光或多角度光度立体等手段。

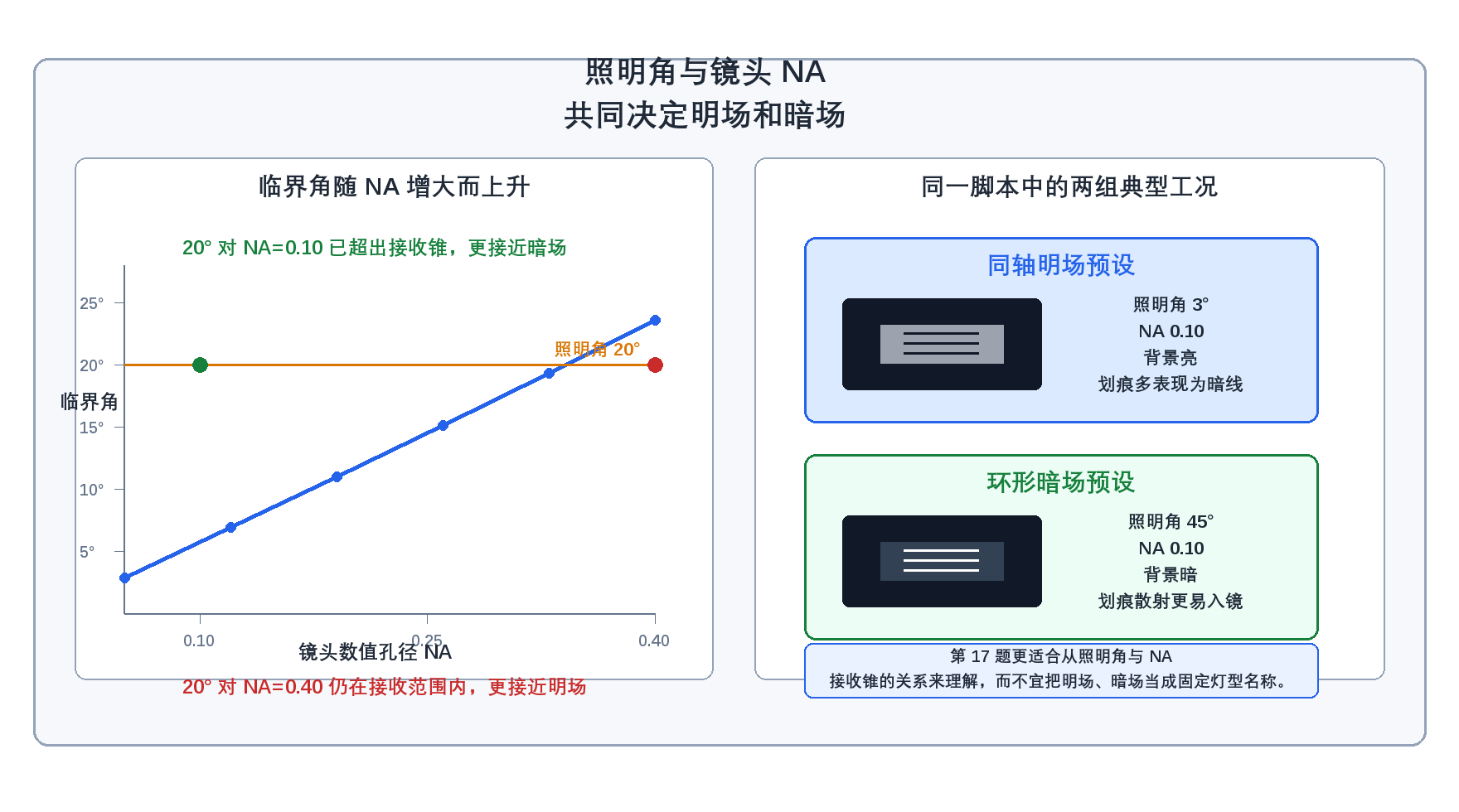

图 17-2 照明角与镜头 NA 共同决定明场和暗场
18. 在检测高反光金属表面时，通常采用什么照明方式来消除反光？
18.1 为什么高反光金属表面检测具有挑战性？
高反光金属表面更棘手的问题不是单纯太亮，而是镜面反射把无关光也忠实送进了镜头。当光源、环境反射或设备内部结构形成强烈高光时，图像中局部区域会过曝。此时，真实的划痕、压痕、蚀刻、打码和污渍信息被遮盖。更关键的是，灰度分布也会随工件姿态轻微变化而大幅波动，这会直接影响后续阈值和边缘提取的重复性。对自动检测来说，这种不稳定性往往比单纯亮度高更棘手。
此外，金属表面并不都是同一种反光。抛光不锈钢、拉丝铝、阳极氧化件、电镀件、喷涂金属件和覆膜金属件的反射行为差异很大。工程上如果只用金属反光所以加某种灯这种简单判断，常常会在量产阶段遇到稳定性问题。
18.2 什么是同轴照明技术，它如何配合远心镜头消除反光？
同轴光沿镜头方向入射，完整区域会较稳定地把光回送到镜头，因此背景均匀明亮；刻蚀、凹坑、划痕、印字和局部倾斜面则把反射偏离镜头，形成暗特征。此时我们并没有让反光消失，而是把反光变成了可利用的成像基础。
远心镜头在这类任务中常有帮助，尤其是在高精度测量、视场边缘一致性要求高或工件高度变化较小时，它能减轻透视误差并提高成像一致性。但必须说明，同轴光并不总是必须配远心镜头。若任务只是观察较小视场内的平面刻印、字符或局部表面缺陷，普通镜头同样可能得到可用结果。是否需要远心，取决于视场大小、尺寸精度要求、工件平整度和背景一致性目标，这些因素远比"高反光金属"这一材质标签更具决定意义。
18.3 偏振光技术如何与偏振片配合消除反光？
偏振技术适合处理那些反射中带有较强偏振保持特性的场景。常见做法是在光源端加入起偏器，在镜头端加入检偏器，并将两者调成近似正交，从而压制一部分镜面眩光。对于塑料保护膜、喷涂表面、玻璃盖板、复合材料、阳极氧化层或带透明介质覆盖的金属表面，这种方法通常能明显降低刺眼高光，让下面的纹理、印刷或缺陷更容易显现。
但对裸露、抛光的金属镜面，交叉偏振并不是无条件有效。金属反射对偏振态的影响比普通介质更复杂，很多情况下并不能像处理塑料和玻璃那样干净地把眩光压掉。因此偏振片是很有价值的工具，但它的作用边界是明确的：偏振片通过筛选反射分量来抑制特定眩光，对裸金属镜面的效果则需单独验证。
18.4 低角度照明（暗场的常见实现）如何突出表面特征？
低角度暗场通过掠射入射把平整背景压暗，让划痕、毛刺、压伤、滚压纹、冲压边和微小凸起因散射而发亮。对很多抛光金属件来说，真正需要看的并不是整面背景，而是那些破坏表面连续性的局部几何异常。这类异常在低角度照明下通常比在同轴或普通正面照明下更醒目。
它的局限同样来自方向性。沿光线方向延伸的缺陷可能不明显，垂直于光线方向的缺陷却会很强，因此常要通过双侧、四侧或旋转方向补光来降低漏检风险。若检测对象缺陷方向未知，只用单一条形暗场往往不够稳妥。
18.5 漫反射照明如何减少镜面反射？
大面积漫射照明、穹顶光或积分式照明的作用，是把原本集中在某个方向上的高光“摊平”。从照明机理看，穹顶光和大面积漫射板会把光从四面八方较均匀地送向被测物，每一个方向上的入射能量都不再特别尖锐，因此即使对象是镜面材质，也不容易只在某一个方向形成刺眼的单一高光。这样做不能让物体失去反射特性，但能显著降低局部饱和亮斑，使复杂曲面的亮度变化更平缓。对外观检查、喷涂均匀性、字符识别和整体观感判定等任务，漫反射照明往往比硬质定向光更稳定，尤其适合多曲率表面和多角度高光同时存在的对象。
不过漫反射照明的代价也很明确。因为方向性被大幅削弱，表面微小起伏带来的阴影与散射差异也会随之减弱，所以它对浅划痕、轻微压痕和细小毛刺的增强能力通常弱于同轴光或暗场照明。若检测目标正是这类细微形貌缺陷，仅靠穹顶光往往不够，还需要与暗场、同轴或多方向补光结合使用。
来源：Edmund Optics, Comparing Machine Vision Lighting Techniques
18.6 多光源组合照明策略有哪些优势？
组合照明的核心价值在于：不同缺陷依赖不同的对比机制，任何单一照明都难以同时兼顾。因此，可靠的选型思路是按缺陷机理匹配光源——同轴光适合看平面刻印和蚀刻边界，低角度暗场适合看划痕和毛刺，穹顶光适合压制复杂曲面的热斑和环境反光，偏振方案适合处理覆膜、涂层或透明介质引起的眩光。顺序触发多光源、分别采图，再进行规则融合或算法融合，通常能获得更可靠的产线结果。
这也是很多成熟项目最终选择的路径：不是执着于找到“一种终极照明”，而是建立一套与缺陷机理相匹配的多通道成像方案。
18.7 在实际应用中如何选择最合适的照明方案？
对高反光金属表面，选型时应先问清楚四件事：被测面是平面还是曲面；要看的是文字、刻印、轮廓，还是划痕、压痕、毛刺；表面是裸金属、电镀、拉丝、喷涂，还是覆膜；检测目标是“发现缺陷”还是“测量尺寸”。若是平整镜面上的平面图文或浅表结构，可先试同轴光；若是划痕、毛刺等微小几何异常，可优先试低角度暗场；若是复杂曲面外观件，常从穹顶或大漫射光开始；若表面覆盖透明介质或膜层，偏振方案值得优先验证。
真正决定方案能否落地的，仍是样件验证。因为相同材质名称下，粗糙度、镀层、油膜、保护膜、加工纹理和环境反射都会改变结果。工程上最稳妥的做法，是围绕目标缺陷制作一组代表性样件，在固定镜头、工作距离和节拍条件下，逐项比较图像对比度与稳定性，而不是只凭经验标签做判断。
18.8 先进的照明技术发展趋势是什么？
近年的趋势并不只是“灯更亮”，而是照明更可控、信息更可分离。多通道顺序照明、偏振成像、线偏振与圆偏振切换、分区独立调光、光谱分段照明以及与算法联动的主动视觉，都在帮助系统把“反光”拆解成更有意义的成像分量。对于要求更高的场景，照明已经不再只是辅助部件，而是检测能力本身的一部分。

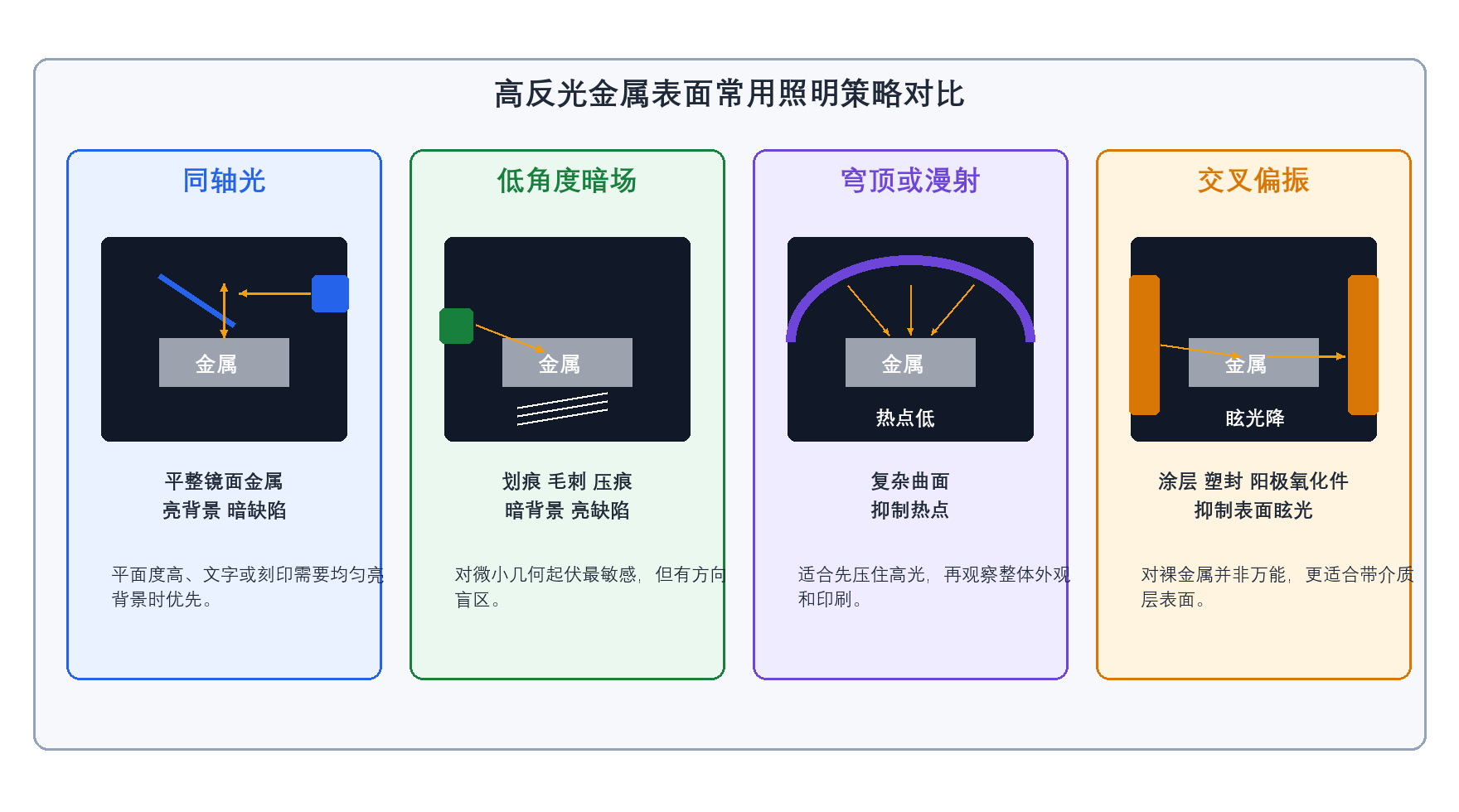

图 18-1 高反光金属表面常用照明策略对比
19. 偏振片在视觉系统中的作用是什么？如何使用？
19.1 什么是偏振片，它的基本工作原理是什么？
偏振片是一种只允许特定振动方向光波通过的光学元件。自然光的电场振动方向通常是随机分布的，而线偏振片会选出其中一个方向的分量，让通过后的光具有明确的偏振方向。若再放置第二片偏振片，并旋转其透振方向，就可以控制第一片出来的光能否继续通过。
在理想情况下，两片偏振片透振方向夹角为 \(\phi\) 时，透过强度可近似写为
式中，\(I_0\) 为进入第二片偏振片之前的光强，\(I\) 为透过后的光强。式（19-1）给出了偏振系统最基本的调节规律，也是机器视觉中用偏振片压制眩光的理论基础。
19.2 偏振片在计算机视觉和机器视觉系统中有哪些主要作用？
偏振片最常见的作用是抑制眩光，提高表面纹理、印刷、涂层不均、应力痕迹和局部缺陷的可见性。对于玻璃、塑料、薄膜、液晶相关元件、喷涂件以及带透明覆盖层的工件，它往往能显著改善图像质量。除此之外，偏振信息还可用于更高
在一般工业系统中，偏振片首先是一种“把无用高光减下去”的工程工具，其次才是研究型偏振信息传感器的一部分。把这两个层次区分开，能避免在普通项目中过度设计。
19.3 在机器视觉系统中，如何使用偏振片完全消除反光？具体操作步骤是怎样的？
更准确的说法应是“尽可能压制特定类型的镜面眩光”，而不是在任何材料上都“完全消除反光”。标准做法是在光源端安装起偏器，在镜头端安装检偏器，然后旋转检偏器，使其透振方向与起偏器近似正交，也就是常说的交叉偏振。这样一来，若某些反射分量在传播后仍大致保持原有偏振方向，它们通过检偏器时会被明显抑制；而由表面粗糙、体散射或退偏振产生的分量，仍可能有一部分进入镜头，于是与真实纹理、印刷或缺陷相关的信息得以保留。
实际调试通常按如下顺序进行。先单独安装光源端偏振片，使照明方向稳定；再在镜头前安装检偏器，观察图像中高光区域的变化；随后缓慢旋转检偏器，寻找高光最弱、目标特征仍清晰的角度；最后在代表性样件上检查是否因为抑制过度而损失了有效信号。若工件存在多种表面状态，仅以一块样件得到的最佳角度往往不够，需要扩大验证范围。
19.4 使用偏振片时需要注意哪些关键问题和技术挑战？
第一，偏振片会带来光通量损失，系统曝光时间、光源功率和相机增益都可能需要重新匹配。第二，交叉偏振对不同材料的效果差异很大，对玻璃、塑料、涂层和膜层通常较有效，对裸露镜面金属则不一定理想。第三，若镜头前还有保护玻璃、滤光片或倾斜窗口，这些元件本身也可能引入偏振态变化，导致最优角度偏离理论值。
还要注意一个常见误区：偏振片抑制的是一部分与偏振态相关的眩光，不是所有“亮”的东西都应被压掉。有些检测任务本来就依赖镜面反射建立对比，例如某些平整金属刻印或镀层缺陷，此时过度追求压光，反而会让有效信号变弱。偏振是否值得上，最终还是要看它对目标缺陷的可见性究竟是增强还是削弱。

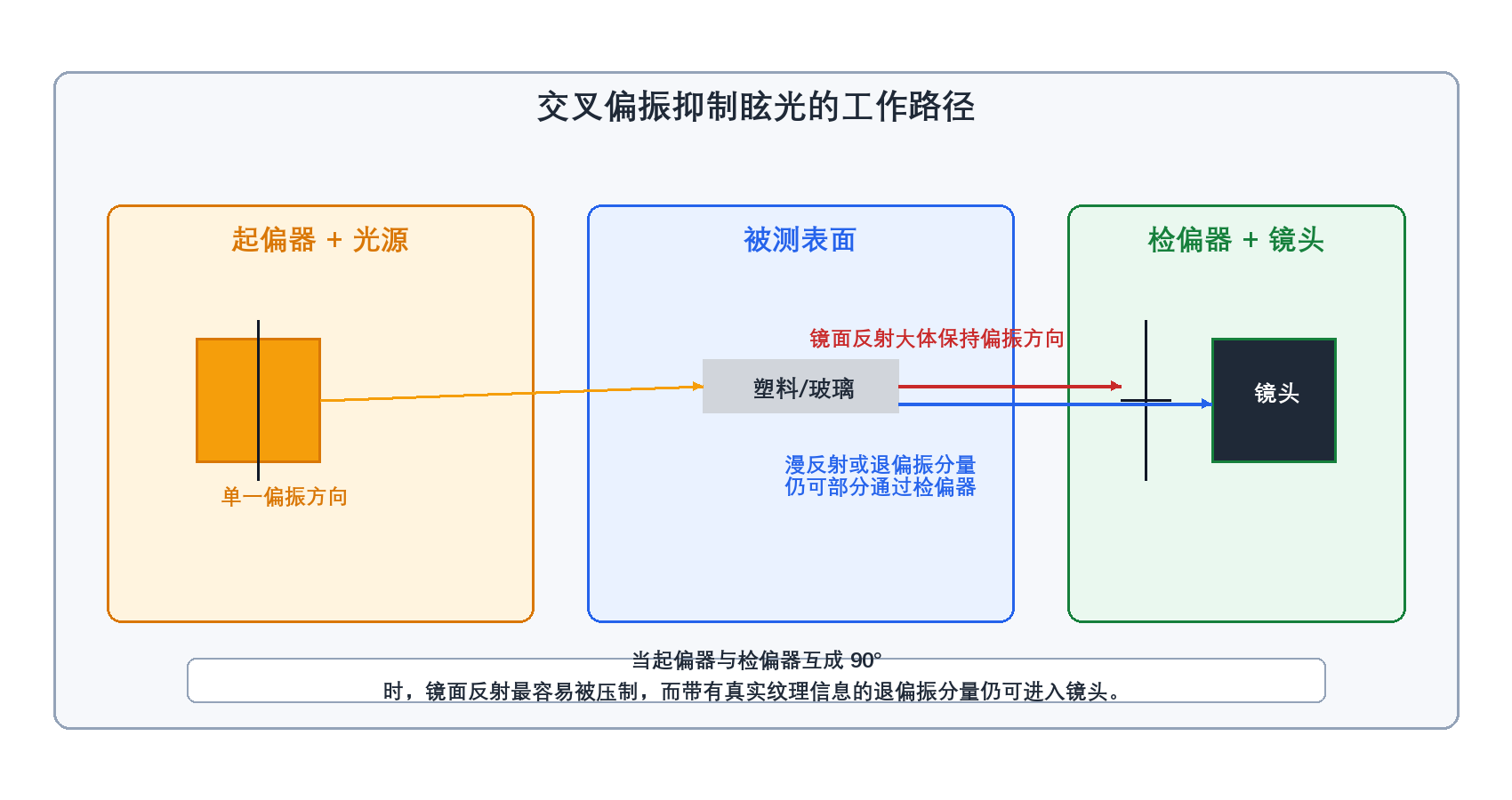

图 19-1 交叉偏振抑制眩光的工作路径
20. 如何为视觉系统选择合适的光源颜色（如红、蓝、绿、白、红外）？蓝色光源为什么常用于检测金属表面？
20.1 视觉系统中光源颜色的基本原理是什么？
所谓光源颜色，本质上是照明波长分布的差别。不同波长与材料相互作用时，在反射、吸收、透射、散射、荧光激发和传感器响应上的表现并不相同，因此最终影响图像对比。为视觉系统选颜色，应先明确需要哪一部分变亮、哪一部分变暗，以及这种差异来自哪一种物理机制，而非仅问工件是什么颜色。
如果系统使用黑白相机，最终只采集灰度，颜色名称本身并不直接进入结果，真正有意义的是不同波长下的反射差异与相机量子效率差异。若系统使用彩色相机，颜色信息才会更直接地参与分割、识别和显示。
20.2 如何根据被测物体颜色选择光源颜色？
对彩色物体，常见经验是利用被测区域与背景在某个波段的反射差异来增强对比。例如绿色背景上的白字或浅色丝印，使用红光时常能得到较深的背景与较亮的字符；某些红色标记在绿光或蓝绿波段下会变暗，从而提高分割稳定性。这类经验在彩色或窄带照明任务中很有用，但必须强调，它并不是放之四海而皆准的互补色公式。
在黑白成像中，更可靠的思路是查看材料在不同波段的反射特性，并结合传感器对该波段的响应，再做实际样件对比。颜色选择最终仍应落回目标与背景在该波段下的灰度差是否足够稳定。
20.3 白色光源在什么情况下使用？
白光适用于希
在很多项目中，白光是启动阶段最方便的观察光源，但不一定是最终量产最优方案。它常被用来建立整体观察基础，再根据问题点转向更窄波段的红光、蓝光或近红外方案。
20.4 红色光源有哪些特点和适用场景？
红光波长较长，散射相对较弱，许多系统中成像稳定、噪声低，且硅基相机对可见红光通常仍有较好响应。它常用于文字印刷、标签识别、某些半透明材料观察以及绿色基底上的图文分离。对绿色 PCB 配白字、部分纸张印刷、深色塑料表面字符和某些会在短波下出现过强表面散射的对象，红光往往比较实用。
同时，红光也常被用来降低某些浅表粗糙引起的强散射，使图像更平稳。不过如果任务需要强调极细微的划痕、微米级纹理或边缘锐度，红光通常不如蓝光敏感。
20.5 绿色光源的特殊应用场景是什么？
绿光位于可见光中间波段，很多工业相机在这一波段响应较高，因此在亮度效率和分辨细节之间常能取得较平衡的结果。对某些红色、棕色或金色元素，绿光可能比红光和蓝光更容易建立稳定对比。它也常用于兼顾亮度、分辨率和人眼可视性的调试场景。
不过绿光并没有某种“天然专属用途”，是否采用仍取决于目标与背景在该波段下的反射差异。若项目中没有明确的光谱优势，仅因为“中间波段比较均衡”而默认使用绿光，并不一定得到最佳结果。
20.6 红外光源有哪些独特优势和应用？
近红外光在很多材料中具有不同于可见光的透射与反射行为，适合用于观察表面以下或半透明材料内部的异常，例如塑料内部异物、封装内容物、某些油墨遮盖下的结构差异以及可见光下过于花哨的彩色纹理抑制。红外还常用于降低荧光干扰或绕开彩色图案对算法的影响，让系统更多关注结构与透射差异。
需要注意的是，普通硅基传感器在近红外仍有响应，但随着波长增加响应会逐渐下降，镜头镀膜、滤光片和保护窗也可能影响透过率。因此使用红外时，不能只换灯不看整套光路。
20.7 蓝色光源为什么特别适合检测金属表面（如划痕、打码）？
蓝光常用于钢、铝和部分抛光金属表面的划痕、打码、浅压痕和细小纹理检测，主要有两方面原因。其一，蓝光波长较短，在相同数值孔径条件下理论分辨极限更高，更有利于分离微小结构。其二，短波对微细表面形貌变化引起的散射通常更敏感，浅划痕和微小边缘在蓝光下更容易形成可见灰度差。
但这条经验有明确边界。对于铜、金、黄铜等对短波吸收更明显、反射谱不同的材料，蓝光不一定优于红光或绿光。也就是说，“蓝光适合金属”这句话只能在特定材料和特定缺陷类型上成立，不能把所有金属件一概归入蓝光方案。
若仅从衍射极限做近似分析，最小可分辨尺寸与波长、数值孔径之间可写为
式中，\(\delta\) 为近似分辨极限，\(\lambda\) 为照明主波长，\(\mathrm{NA}\) 为成像系统数值孔径。式（20-1）说明短波长有利于提升理论分辨能力，但工程图像质量还会同时受到表面反射、传感器噪声、镜头像差和照明均匀性的影响，不能仅由公式单独决定最终用光。
这是光学分辨极限，与第二部分讨论的像素采样分辨率是两回事。系统真实分辨能力由两者中较差的一方决定：光学糊了，再多像素也补不回来；光学够锐但采样不足，同样测不准。波长选择只能在光学层面优化，最终成像质量还要看镜头、传感器和采样是否与之匹配。
20.8 金属表面检测中蓝色光源的具体应用效果如何？
对拉丝铝、不锈钢、抛丸后又精加工的钢件、激光打码区域以及局部细微压痕，蓝光常能让边缘更利、细纹更清楚，尤其是在配合低角度暗场或定向条形光时，微小起伏会更容易被转化为亮暗变化。对于需要检测打码清晰度、浅表划伤和表面加工纹理一致性的工位，蓝光通常是非常值得优先测试的一档波段。
但若表面存在氧化膜、油膜、彩色镀层或本体材料对短波反射并不友好，蓝光可能带来额外噪声、局部过强散射或整体亮度不足。这时红光、绿光甚至白光反而可能更稳。蓝光之所以常用，是因为在大量金属细节检测场景中，它经常首先给出足够好的对比，而非对任何金属都最优。

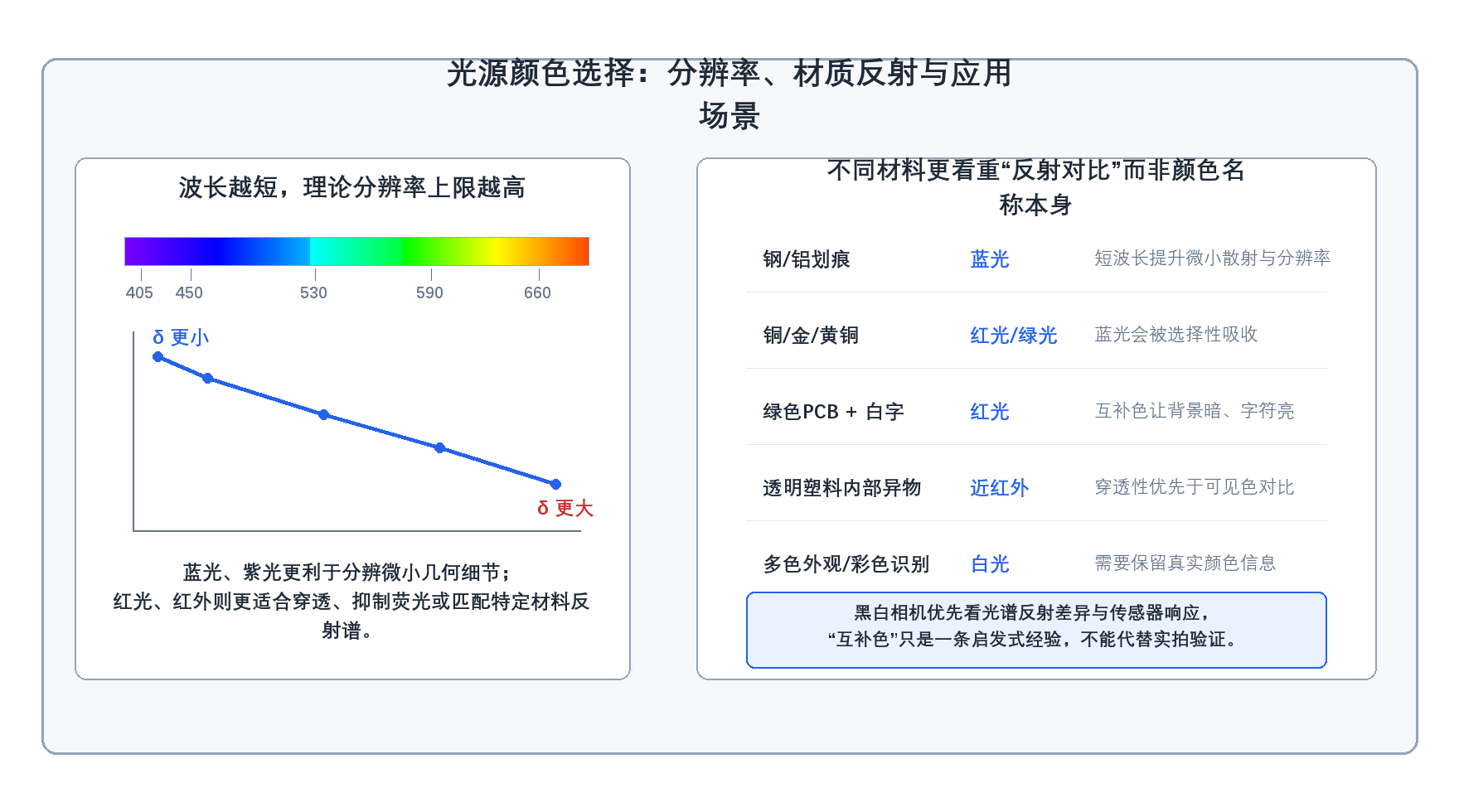

图 20-1 光源颜色选择与分辨率、材质反射和应用场景的关系
20.9 光源颜色选择还需要考虑哪些其他因素？
除了材料颜色和表面外观，还应考虑传感器在目标波段的响应、镜头和滤光片透过率、工作距离、光源功率、环境光污染、荧光效应、快门时间以及是否使用黑白或彩色相机。某些方案在理论上对比很好，但实际功率不足，导致曝光时间过长，不适合高速产线；另一些方案虽然对比一般，却在稳定性和节拍上更有优势。
还要考虑算法目标。若算法依赖边缘、纹理或缺陷连通域，优先追求的是灰度分离度；若任务涉及颜色分类或人工复判，白光和彩色成像的重要性就会上升。照明不是孤立变量，它必须与镜头、相机和算法共同设计。
20.10 实际应用中如何系统化选择光源颜色？
较稳妥的流程，是先明确目标特征属于颜色差、透射差、反射差还是散射差，再挑选两到三种可能有效的波段做并行试验。对黑白系统，不要把互补色当成规则本身，而应把它视为启发式起点；对彩色系统，也不能只看人眼觉得对比明显，还要看相机通道输出是否稳定。最后，应在代表性样件上比较缺陷可见性、背景稳定性、曝光裕量和产线一致性，再确定最终颜色。
颜色选择的本质是对比机制选择：只有把波长与材料反射、结构尺度和系统响应联系起来，选型才会真正稳定。
图 20-1 光源颜色选择与分辨率、材质反射和应用场景的关系

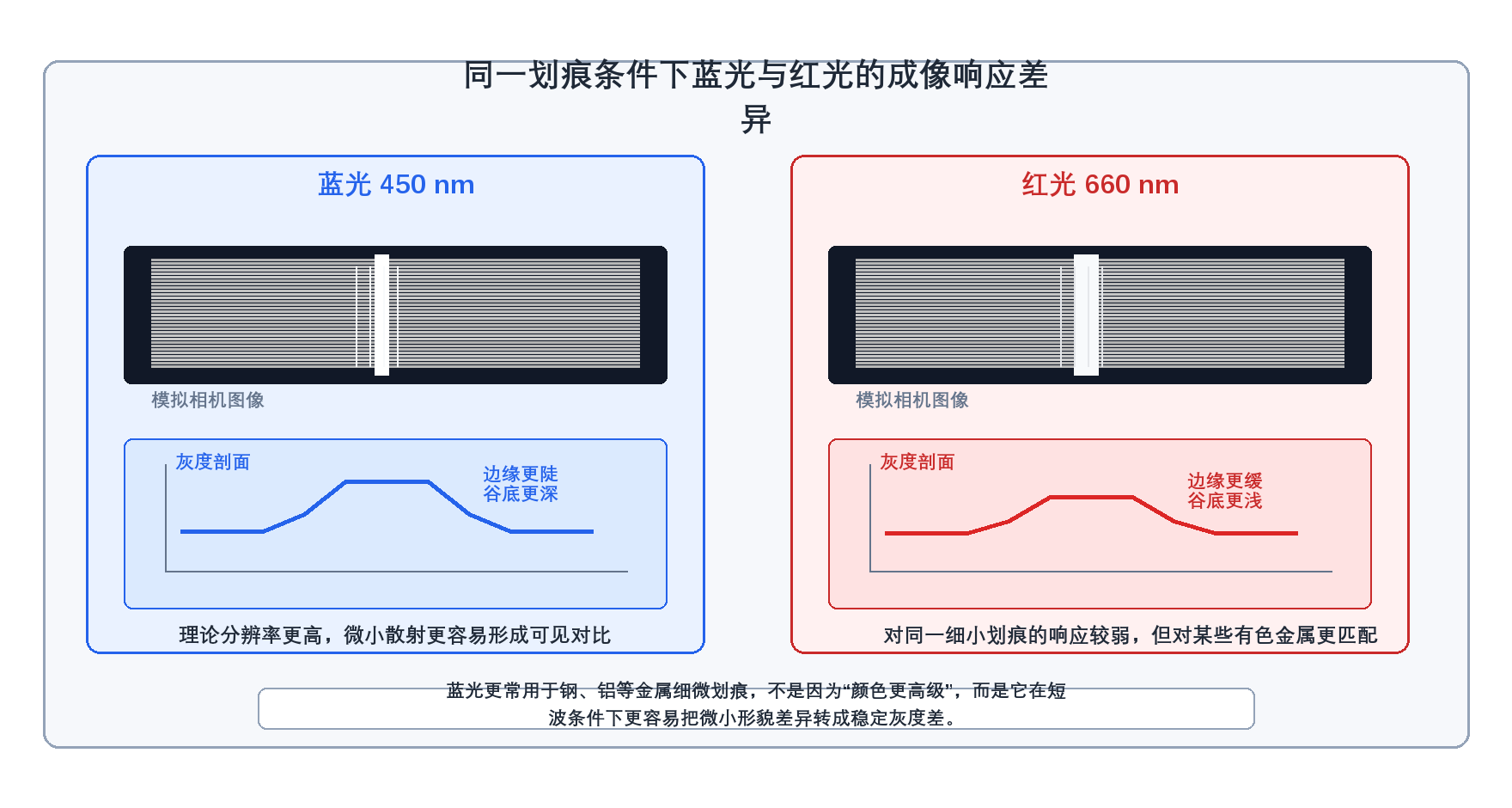

图 20-2 同一划痕条件下蓝光与红光的成像响应差异
21. 光源的亮度不稳定会对算法产生什么影响？如何避免？
21.1 为什么光源亮度不稳定会成为计算机视觉算法的重要问题？
亮度不稳，算法就不稳——这是机器视觉最根本的输入约束之一。系统处理的并不是"物体本身"，而是物体在特定照明条件下形成的灰度或颜色分布。只要照明强度、色温或时间相位发生变化，算法默认的成像条件假设就被破坏，边缘、纹理、阈值和统计分布会全面漂移，原本成立的分割规则和深度学习特征分布也随之失效。
在工业场景中，这类问题比日常拍照更突出，因为视觉系统常常承担判定、计量和追溯任务，而不是仅仅“看清楚”。当照明不稳定时，算法看到的变化未必来自工件差异，也可能只是光源波动、环境杂光、温升衰减或供电纹波造成的输入扰动。对人工观察来说，这种变化有时只是“画面明暗略有不同”；对阈值判定、亚像素定位和缺陷分类来说，却可能已经跨过了判定边界。
21.2 光源亮度不稳定对图像特征提取的具体影响是什么？
它最直接的影响是把本来应该稳定的特征变成了随时间漂移的量。边缘检测依赖灰度梯度，亮度整体升高或局部起伏会改变梯度幅值，导致同一条边缘在不同帧中的响应强弱不同；纹理描述子依赖局部灰度关系，当照明分布改变时，纹理统计并不只是在整体上变亮，而是会改变局部对比；颜色特征则同时受光强和光谱变化影响，在色差检测、标签识别或涂层判别中尤其敏感。
问题并不只出在“特征变弱”，还出在判定边界失去一致性。例如同一个划痕在高亮帧中可能接近背景而被压平，在低亮帧中反而显得突出；同一个孔边缘在某一帧阈值分割后轮廓完整，在另一帧则边界发虚、孔径收缩。对下游算法来说，这意味着特征提取模块输出的不是同一种数据分布，后面的测量、匹配和分类也就难以稳定。

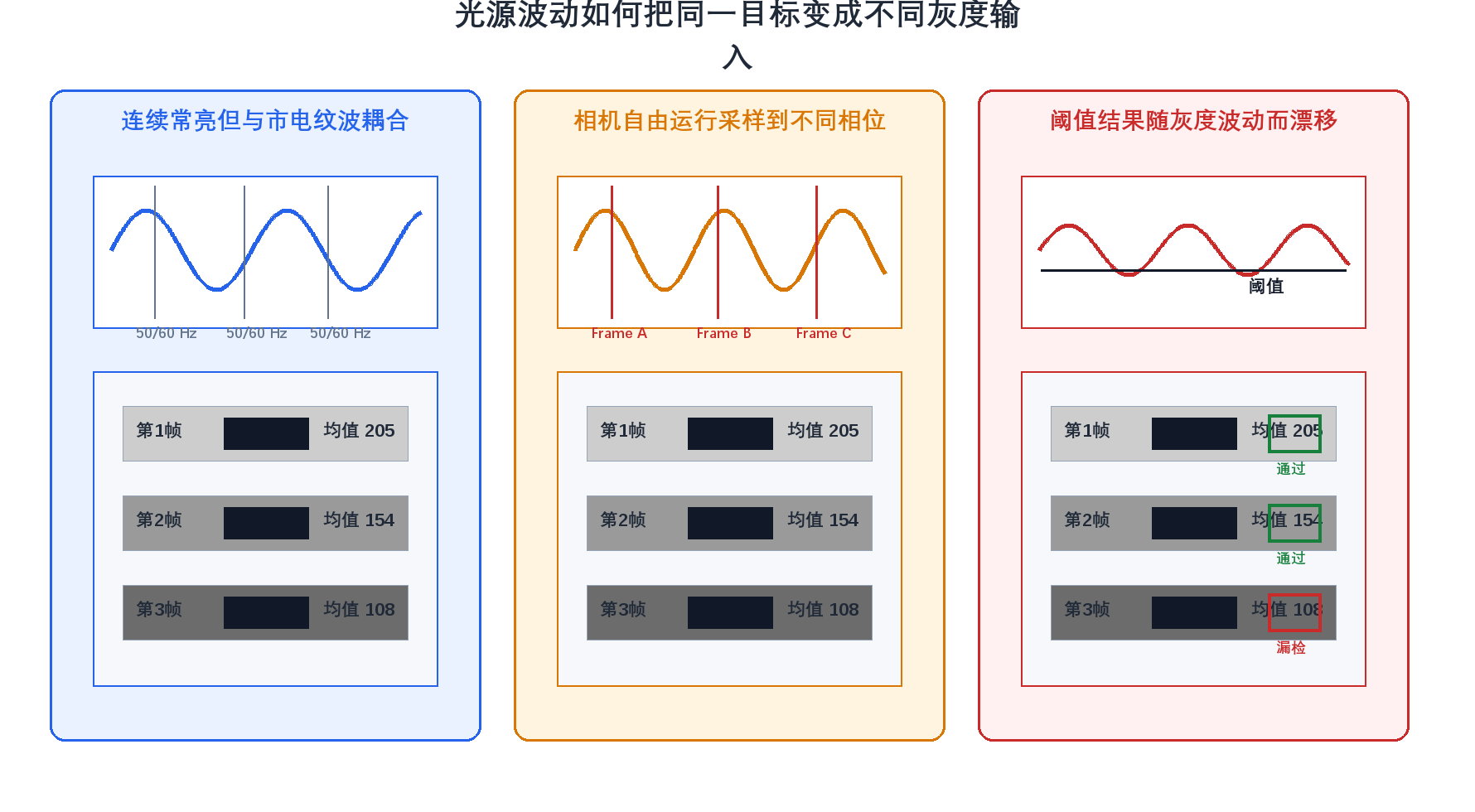

图21-1 光源波动对多帧输入一致性的破坏
21.3 亮度不稳定如何影响深度学习和神经网络模型？
深度学习模型并不会天然“免疫光照变化”。它在训练阶段学到的是训练数据所覆盖的光照分布，当上线环境的灰度范围、反差结构或颜色响应明显偏离训练分布时，模型就会出现典型的域偏移。表现形式通常不是完全失效，而是置信度下降、误检上升、边界回归不稳或对少量异常样本异常敏感。
对分类模型而言，过曝和欠曝会让原本可分的细节被压缩到较窄的动态范围内；对检测和分割模型而言，局部亮斑、阴影漂移或背景缓慢起伏会改变卷积层感知到的纹理和边缘结构。即使模型做过常规亮度增强，也只能提高一定范围内的鲁棒性，无法替代稳定采图条件。工程上更稳妥的理解是：深度学习可以容忍有限的光照扰动，但不应该被用来吞掉本可通过成像设计消除的输入不确定性。
21.4 在工业视觉检测中，光源不稳定性会带来哪些具体问题？
它带来的不是单一错误，而是一组连锁问题。缺陷检测中，亮度起伏可能让正常纹理被误判为缺陷，也可能把真正的浅缺陷压进背景；测量任务中，边缘过渡区会随照明变化而扩张或收缩，导致边界提取位置发生系统性偏移；颜色判别任务则更敏感，因为光谱变化和白平衡漂移会直接改变颜色空间中的分布。
更麻烦的是，这类问题往往呈现为低频、偶发、跨班次波动。系统在调试当天可能完全正常，运行数小时后随着 LED 温升、驱动电流漂移、外部日光变化或车间照明状态切换，结果才开始飘动。读者在现场看到“偶尔误判”“白天正常晚上异常”“连续运行后阈值需要重调”时，通常都不应先从算法阈值入手，而应先确认照明稳定性与采样同步关系。
21.5 有哪些硬件层面的解决方案来避免光源不稳定？
真正有效的办法通常发生在采图链路前端，而不是在图像进入算法之后。第一类是稳定驱动，即使用机器视觉专用恒流控制器，把电流纹波、上升沿和重复一致性控制在可接受范围内；第二类是热管理，包括散热片、风冷、水冷和温度补偿，因为 LED 输出会随结温变化而衰减；第三类是环境隔离，通过遮光罩、窄带滤光片和机械包围减少外界光源叠加。
在高速场景中，更关键的是硬触发同步的频闪方案。它的目的不只是提高瞬时亮度，更重要的是把每一帧的曝光窗口压到一个可控、重复的发光时间段内，使系统不再随机采样连续波动的光源。若现场必须常亮运行，也应确认控制器、相机曝光和环境光频率之间不存在拍频关系，否则图像仍可能表现为缓慢漂移或周期性忽亮忽暗。
21.6 有哪些图像预处理算法可以补偿亮度变化？
预处理可以缓解一部分问题，但它的作用边界必须说清。像平场校正、背景扣除、局部对比度增强、Retinex、同态滤波、自适应 Gamma 和白平衡校正，适合处理的是空间上的缓慢不均匀、镜头渐晕、局部反差不足或颜色基线偏移。对于同一帧内部的明暗不均，它们往往有效；对于帧与帧之间由频闪、纹波、曝光错位带来的时域不稳定，它们通常只能做有限补偿，不能从根源上恢复丢失的采样一致性。
换句话说，若问题是“整幅图时亮时暗”“同一工件每拍一次灰度都不一样”，就不应期待单帧预处理完全解决；若问题是“画面中心亮、边缘暗”“同一帧背景有缓慢阴影”，则预处理更有价值。很多现场误区恰恰在于把这两类问题混为一谈。
21.7 深度学习模型如何增强对光照变化的鲁棒性？
可以做，而且应该做，但应作为第二道防线。常见方法包括在训练集中加入过曝、欠曝、亮度缩放、颜色偏移和局部阴影等增强样本，使模型尽量学到不依赖单一亮度条件的表示；对量产场景，还可以按班次、季节、灯源老化阶段补充真实样本，而不是只依赖仿真增强。
如果项目复杂度允许，还可以引入域自适应、归一化重构、光照不变特征学习或多模态输入。但这些方法的前提仍然是基础采图质量处在可学习范围内。对于已经出现大面积过曝、明显频闪或输入动态范围严重不足的系统，再强的模型也只能在残缺输入上工作。
21.8 在实际系统中如何建立完整的亮度稳定性保障体系？
长期可靠的系统应采用分层控制：第一层为设计层，确定合适的光源类型、驱动方式、滤光和遮光结构；第二层为时序层，把触发、曝光、频闪脉宽和工件到位时间对齐；第三层为监控层，记录灰度基准、温度、亮度衰减和误判率；第四层为算法层，用归一化、鲁棒训练和报警阈值处理残余波动。
较稳妥的做法，是在量产前预先定义一套基准样件 + 灰度窗口 + 维护周期。当基准区域灰度超出允许范围时，系统应能提醒重新标定、检查光源老化、清洁光学窗口或复查控制器输出，而不是让算法默默承受输入漂移。

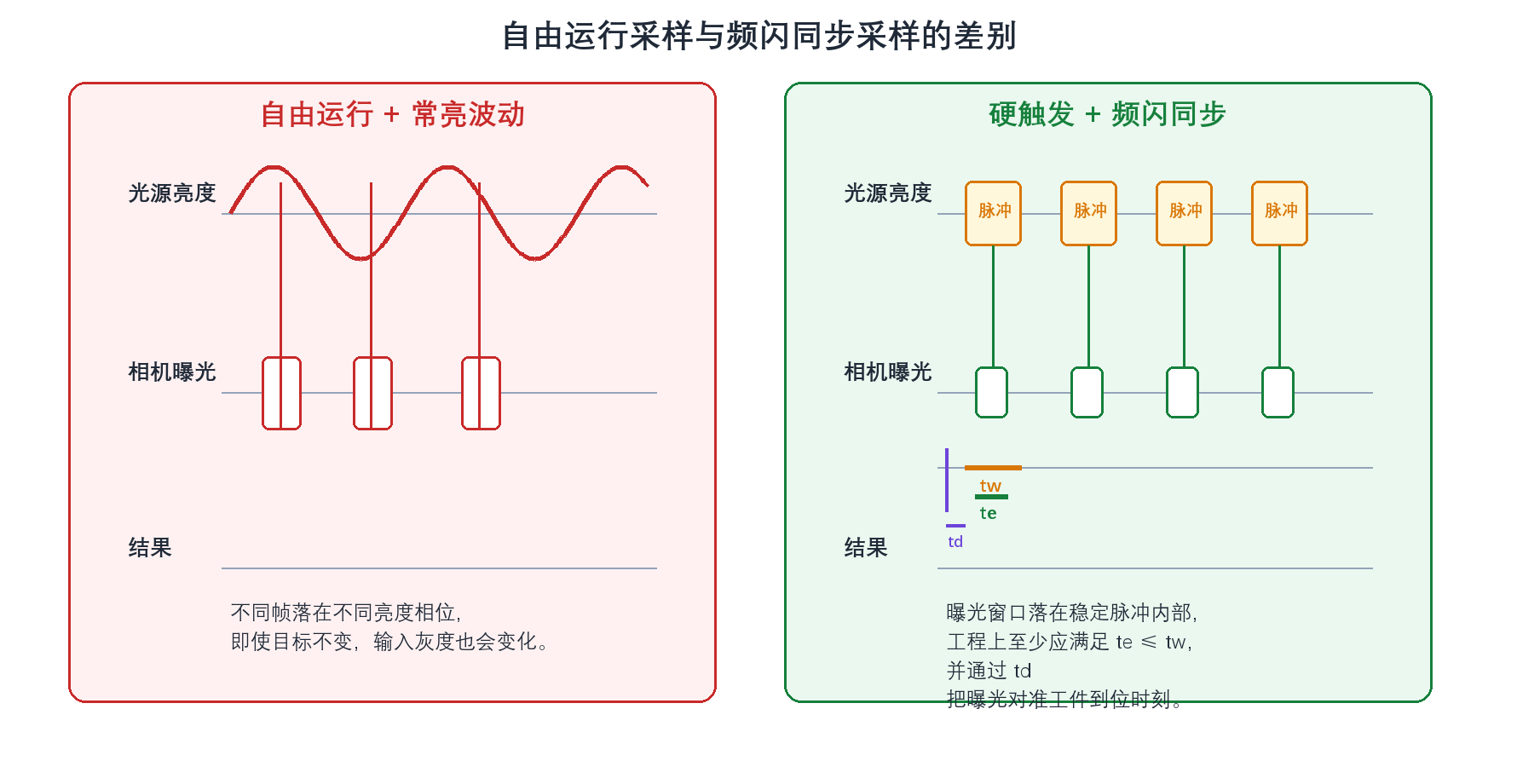

图21-2 自由运行采样与频闪同步采样的时序差异
22. 如何评价一个照明方案的好坏？现场调试照明时，主要调整哪些参数？
22.1 机器视觉照明的本质目标是什么？与民用照明有何根本区别？
评价照明方案好坏的终极标准，是目标特征是否被稳定地从背景中分离出来。民用照明关注照度、舒适感、显色性和环境氛围；机器视觉照明关心的核心问题是：相机和算法最终拿到什么输入，目标特征能否在灰度、颜色、反射、散射或轮廓上被稳定凸显出来。换句话说，评价标准应聚焦于"算法是否更容易稳定工作"，而非"现场觉得亮不亮"。
因此，一个好方案不一定看上去最好看。某些暗场、窄带、偏振或背光方案在肉眼看来甚至显得偏激，但如果它能把划痕、边缘、孔位或字符从背景中干净地分离出来，对视觉系统来说就是更好的方案。出版或培训中最容易出现的误解，是把照明好坏等同于平均亮度高低；在工业视觉里，特征分离才是照明评价的最终目的。
22.2 评价指标一：对比度与信噪比（最核心指标）
照明方案的首要指标是对比度，但工程上最好把它和信噪比一起看。只有目标与背景拉开差距而且差距高于噪声、散斑、固定图样和传感器起伏，算法才有稳定余量。单看“目标比背景亮多少”还不够，还要看这部分差异是否在不同工件、不同区域和不同时间都能保留下来。
对很多检测任务来说，灰度剖面比抽象术语更有用。把剖面线拉过目标区，若峰谷变化陡、过渡带窄、背景底噪平稳，说明方案更有利；若目标峰值虽然高，但背景同时起伏明显，或者同一目标在不同位置峰值变化很大，方案仍然谈不上可靠。对缺陷检测而言，真正需要的是可判定的对比，而不是偶尔漂亮的样张。
22.3 评价指标二：空间均匀性（FOV 内的灰度一致性）
照明均匀性决定了算法能否在整个视场中使用近似一致的规则。若视场中心明显比边缘亮，或左上角与右下角存在稳定偏置，即使目标本身完全相同，落在不同位置时也会获得不同的灰度基线。这样一来，全局阈值难以保持稳定，边缘定位和缺陷面积统计也容易随位置漂移。
均匀性不能只看“视觉上是否平顺”，最好通过空场或标准漫反射板实拍评估中心/边缘、中心/角点的灰度比。很多量产方案并不要求绝对均匀，而是要求不均匀性足够小，不至于压垮算法余量。若方案本身依赖定向光强调局部缺陷，那么可接受的不均匀范围还要结合任务重心判断，不能脱离目标特征单独给出结论。

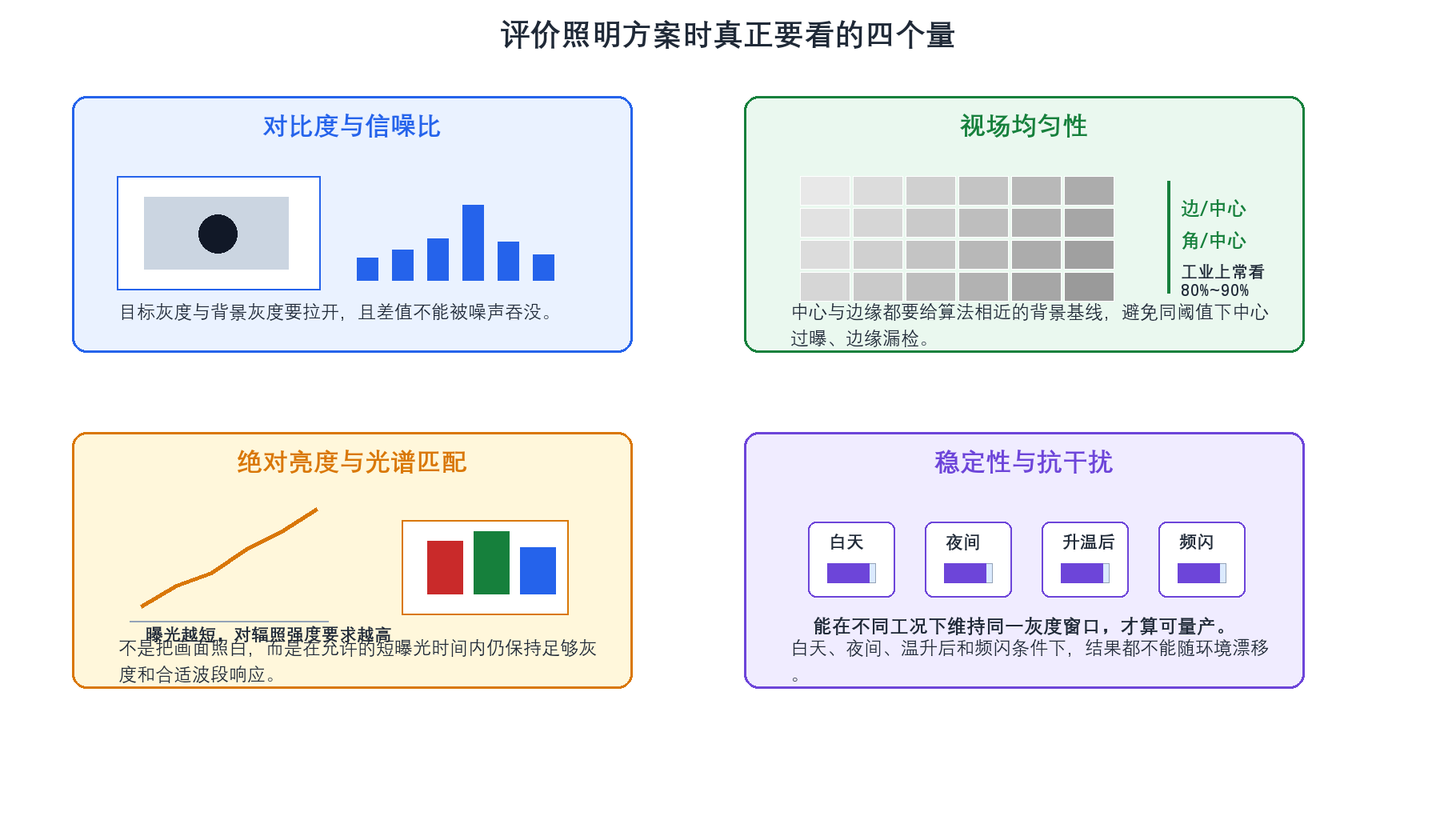

图22-1 照明方案评价的四个核心维度
22.4 评价指标三：绝对亮度与光谱响应
在高速飞拍、短曝光和小光圈场景里，照明方案若只有“对比好”而没有足够能量，最终也无法落地。此时更应关注的是在既定曝光时间下传感器是否能获得足够灰度余量，而不只是看人眼感知到的亮暗。对黑白系统来说，光谱匹配尤其重要，因为最终输出只有灰度，真正影响结果的是被测材料在该波段下的反射或透射表现，以及传感器在该波段的响应效率。
因此，亮度和波长应一起考虑。某些蓝光方案理论分辨率高，但若被测材料在蓝光下反射差、散射太强或能量不够，结果未必比红光更稳；同理，白光看起来“最自然”，但在窄带滤光或抑制环境光方面往往不如窄波段方案。照明选型不能把“亮度”和“颜色”分开理解。
22.5 评价指标四：稳定性与抗环境光干扰能力
一个方案若只能在样机台面上好看，而不能在白天、夜间、开门、关门、设备升温和连续运行后保持一致，就不算好方案。稳定性既包括光源自身的重复一致性，也包括面对外部环境变化时的抗扰能力。常见干扰来源有日光、车间照明、电焊弧光、反射面二次眩光，以及光源自身因温升和老化带来的慢漂移。
评估时应尽量让方案在更接近量产的工况下暴露问题，例如长时间连续运行、不同班次、不同背景板和不同工件姿态。很多方案在短时间试拍时差别不大，但一旦引入节拍、环境光和热漂移，优劣就会迅速拉开。
22.6 现场调试照明时，核心的空间几何参数有哪些？
现场调试首先是在调光路几何。最常见的参数包括工作距离 WD、入射角、光源与镜头的相对位置以及是否满足同轴或对称条件。工作距离改变后，照明覆盖范围、均匀性和局部照度都会变化；入射角变化则直接影响是更偏明场还是更偏暗场，以及某类缺陷会不会被散射出来。
对条形光、低角度暗场和同轴光来说，几何位置往往比电流旋钮更敏感。很多调试失误来自于过早去调曝光和阈值，却没有先把灯位和角度放到正确区间。只要几何关系没有找对，后续电子参数再细调，也只是把一个先天不合适的布光方案勉强调到“看起来能用”。
22.7 现场调试照明时，核心的电控与相机配合参数有哪些？
几何关系确定之后，才进入电控与相机配合。最常见的参数有光源驱动电流、频闪脉宽、触发延迟、相机曝光时间和增益。它们之间是耦合关系，而不是各自独立。一般应优先用照明能量和曝光时间解决灰度不足，在满足运动模糊约束的前提下，尽量把相机增益压低，因为增益虽然能提亮图像，却往往会同步放大噪声。
对带触发的系统而言，触发延迟和频闪脉宽尤其关键。它们决定曝光是否正好落在工件到位且光源稳定输出的时间段内。若时序没对齐，表面上看是“亮度不稳”或“偶发模糊”，本质却可能是曝光窗口每次都落在不同的运动位置或发光边沿。

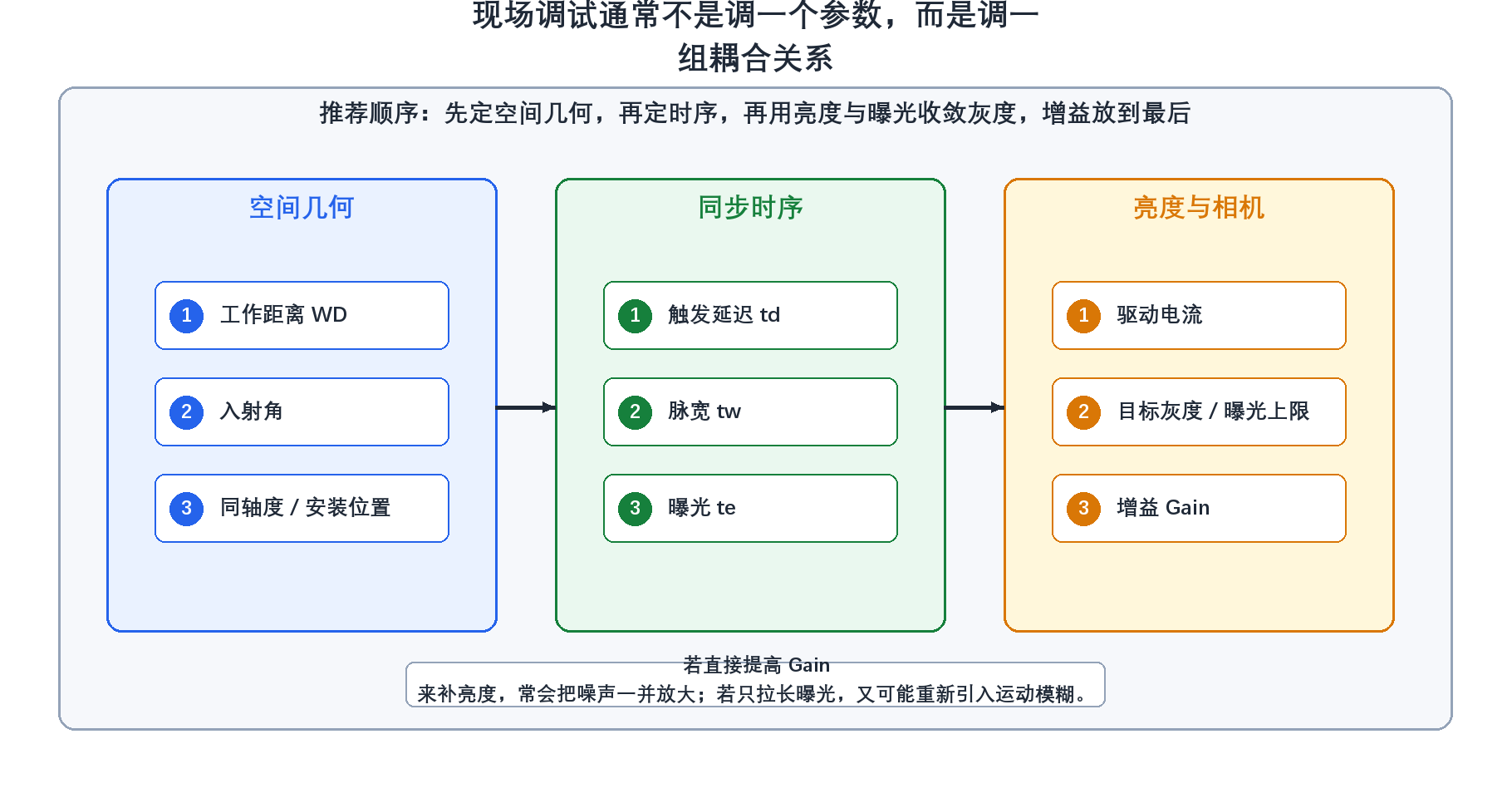

图22-2 现场调试中空间、时序与亮度参数的耦合关系
